GOLILLA BELEVILLE
| Los Muelles de platillo, también conocidos como resorte platillo, golillas elásticas Din 2093 o muelles de disco, son golillas cónicas que ofrecen una fuerza elastica axial proporcional a la deformación a la que son sometidas en la misma dirección. Al poder utilizarse apiladas, nos permiten diseñar muelles a medida de nuestras necesidades. Son piezas sumamente precisas. Están diseñadas para soportar un alto número de ciclos su característica fundamental es que se pueden obtener grandes valores de fuerza en espacios reducidos. Sus procedimientos de fabricación están definidos por la norma DIN 2093 |
|

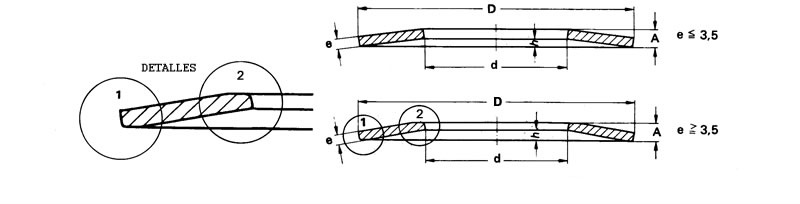

d |
D |
Platillo Grueso |
Platillo Delgado |
|||||||||
H12 |
h12 |
e |
A |
f |
Carga en
(Kgf) |
Peso |
e |
A |
f |
Carga en
(Kgf) |
Peso |
|
curso |
(Kg/1000) |
curso |
(Kg/1000) |
|||||||||
4,2 |
8,0 |
0,40 |
0,60 |
0,15 |
21 |
0,120 |
0,30 |
0.55 |
0.19 |
12 |
0,09 |
|
5,2 |
10,0 |
0,50 |
0,75 |
0,19 |
34 |
0,225 |
0,40 |
0,70 |
0,22 |
21 |
0,18 |
|
6,2 |
12,5 |
0,70 |
1,00 |
0,22 |
67 |
0,504 |
0,50 |
0,85 |
0,26 |
30 |
0,36 |
|
7,2 |
14,0 |
0,80 |
1,10 |
0,22 |
81 |
0,704 |
0,50 |
0.90 |
0,30 |
28 |
0,44 |
|
8,2 |
16,0 |
0,90 |
1,25 |
0,26 |
103 |
1.050 |
0,60 |
1.05 |
0,34 |
42 |
0.70 |
|
9,2 |
18,0 |
1,00 |
1,40 |
0,30 |
128 |
1,471 |
0,70 |
1,20 |
0,37 |
58 |
1,03 |
|
10,2 |
20.0 |
1,10 |
1,55 |
0,34 |
155 |
1,994 |
0,80 |
1,35 |
0,41 |
76 |
1,45 |
|
11,2 |
22,5 |
1,25 |
1,75 |
0,37 |
195 |
2,922 |
0,80 |
1,45 |
0,49 |
72 |
1,87 |
|
12,2 |
25,0 |
1,50 |
2,05 |
0,41 |
298 |
4.367 |
0,90 |
1,60 |
0.52 |
68 |
2,62 |
|
14,2 |
28,0 |
1,50 |
2,15 |
0,49 |
290 |
5.025 |
1,00 |
1,80 |
0,60 |
113 |
3,35 |
|
16,3 |
31.5 |
1,75 |
2,45 |
0,52 |
398 |
7,784 |
1,25 |
2,15 |
0,67 |
194 |
5,56 |
|
18,3 |
35,5 |
2,00 |
2,80 |
0,60 |
528 |
11.360 |
1,25 |
2,25 |
0,75 |
173 |
7,10 |
|
20,4 |
40,0 |
2,25 |
3,15 |
0,67 |
660 |
16.350 |
1,50 |
2,65 |
0,86 |
267 |
10,90 |
|
22,4 |
45,0 |
2,50 |
3,50 |
0,75 |
790 |
23,280 |
1,75 |
3,05 |
0,97 |
372 |
16.30 |
|
25,4 |
50,0 |
3,00 |
4.10 |
0,82 |
1220 |
34.200 |
2,00 |
3,40 |
1,05 |
485 |
22,80 |
|
28,5 |
56,0 |
3,00 |
4,30 |
0,87 |
1150 |
42.750 |
2,00 |
3,60 |
1,20 |
452 |
28,50 |
|
31,0 |
63,0 |
3,50 |
4.90 |
1,05 |
1530 |
64.400 |
2,50 |
4,25 |
1,31 |
730 |
46,00 |
|
36,0 |
71,0 |
4,00 |
5.60 |
1,20 |
2.100 |
92,000 |
2,50 |
4,50 |
1,50 |
690 |
57,50 |
|
41,0 |
80,0 |
5,00 |
6.70 |
1,28 |
3.500 |
145.000 |
3,00 |
5,30 |
1,72 |
1070 |
87,00 |
|
46,0 |
90,0 |
5,00 |
7,00 |
1,50 |
3.200 |
182.860 |
3,50 |
6,00 |
1,88 |
1450 |
128,00 |
|
51,0 |
100,0 |
6,00 |
8.20 |
1,65 |
4.900 |
270,860 |
3,50 |
6,30 |
2,10 |
1330 |
158,00 |
|
57,0 |
112,0 |
6,00 |
8,50 |
1.88 |
4.500 |
342,000 |
4,00 |
7,20 |
2,40 |
1830 |
228.00 |
|
64,0 |
125,0 |
8,00 |
10,60 |
1,95 |
8.800 |
563,200 |
5,00 |
8,50 |
2,65 |
3100 |
352,00 |
|
72,0 |
140,0 |
8,00 |
11,20 |
2,40 |
8.700 |
707.200 |
5,00 |
9,00 |
3,00 |
2850 |
442.00 |
|
82,0 |
160.0 |
10,00 |
13,50 |
2,60 |
14.000 |
1.158.300 |
6,00 |
10,50 |
3,40 |
4200 |
695,00 |
|
92,0 |
180,0 |
10,00 |
14.00 |
3,00 |
12.800 |
1.466,700 |
6,00 |
11,10 |
3,80 |
3800 |
880.00 |
|
102,0 |
200,0 |
12,00 |
16.20 |
3,15 |
18.700 |
2.160.000 |
8,00 |
13,60 |
4,20 |
7800 |
1.440,00 |
|
112,0 |
225,0 |
12,00 |
17,00 |
3,75 |
17.500 |
2.790,000 |
8,00 |
14,50 |
4,85 |
7200 |
1.860,00 |
|
127.0 |
250,0 |
14,00 |
19.00 |
4,20 |
25.000 |
3.962,000 |
10,00 |
17,00 |
5,25 |
12200 |
2.830,00 |
|
