Pasador Cónico Din 1

ISO 2339



Su norma es la DIN 1. Estos pasadores se utilizan como elementos de fijación de empuñaduras y volantes, acoplamientos de ejes, inmovilización de tuercas, etc. Su montaje es fácil, asegurando la precisión de las uniones ajustadas. Está provisto de una conicidad de 1/50 que proporciona una unión eficaz por adherencia. Tienen los extremos redondeados con el fin de evitar su acuñamiento en el montaje en el agujero cónico terminado con escariador.

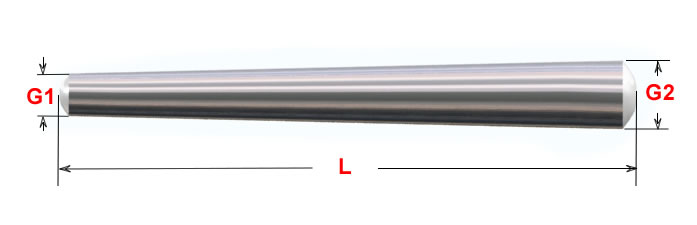

Medidas Pasadores Cónicos

Grueso Menor

 (G1)

X

Largo

(L)

Grueso Mayor

  (G2)

2,0 X 50 3,0
2,5 X 50 3,5
3,0 X 50 4,0
4,0 X 50 5,0
5,0 X 50 6,0
5,0 X 70 6,5
6,0 X 50 7,0
6,0 X 70 7,5
6,0 X 100 8,0
7,0 X 50 8,0
7,0 X 70 8,5
8,0 X 50 9,0
8,0 X 70 9,5
8,0 X 100 10,0
9,0 X 70 10,5
10,0 X 70 11,5
10,0 X 100 12,0
10,0 X 120 12,5
11,0 X 100 13,0
12,0 X 50 13,0
12,0 X 100 14,0
