Seguro DIN 471
En acero para muelle al carbono. acabado estándar - fosfato y aceite



Los anillos Din 471 o seguros segers(seggers,seagers,seager,circlip). En norma ANDERTON 1400, en norma WALDES TRUCK 5100. Estos son utilizados para el montaje de piezas y su posterior fácil desmontaje solamente abriendo el anillo Los podemos encontrar en automóviles,máquinas agrícolas,viales,mineras,electrodomésticos y muchas otras posibilidades de mecanismos. Los seguros son fabricados en acero para resortes SAE 1070 cuya composición química es la siguiente:


Carbono máx. 0,75
Fósforo máx 0,04
Azufre máx 0,50
manganeso 0,60 al 0,90
con una dureza de 45 a 53 HRc.



DIN 471

Página 2

CODIGO DE MEDIDA Eje Ranura (G) Anillo circular (F) Wt. Tc Tg
B G Tol. w Tol. n (mínimo) d ~ t Tol. D Tol. C C1 L (máximo) b ~ h (mínimo) (kg/k) (N) (N)
  3 2.8 +0,000  -0,04 0.50

+0.14

-0.00

 0.3
0.10
 0.40

+0.00

-0.05
2.7

+0.04

-0.15

 7.0
6.6
 1.9 0.8 1.0
0.02
 1170 110
  4 3.8 0.50 0.3
0.10
 0.40
3.7
 8.6
8.2
 2.2 0.9 1.0
0.03
 1600 150
  5 4.8 +0.000 -0.048 0.70 0.3
0.10
 0.60
4.7
 10.3
9.8
 2.5 1.1 1.0
0.08
 2900 190
  6 5.7 0.80 0.5
0.15
 0.70
5.6
 11.7 11.1 2.7 1.3 1.2
0.13
 4100 340
  7 6.7

+0.00

-0.06

 0.90 0.5
0.15
 0.80
6.5

+0.06

-0.18

 13.5
12.9
 3.1 1.4 1.2
0.18
 5500 400
  8 7.6 0.90 0.6
0.20
 0.80
7.4
 14.7
14.0
 3.2
1.5
 1.2
0.20
 6200 600
  9 8.6 1.10 0.6
0.20
 1.00

+0.00

-0.06
8.4
 16.0
15.2
 3.3
1.7
 1.2
0.32
 8800 680
  10
9.6
 1.10 0.6   0.20 1.00 9.3

+0.100

-36

 17.0
16.2
 3.3
1.8
 1.5
0.40
 9700 750
  11
10.5

+0.00

-0.11

 1.10 0.8
0.25
 1.00 10.2 18.0
17.1
 3.3
1.8
 1.5
0.41
 10700 1040
  12
11.5
 1.10 0.8
0.25
 1.00
11.0
 19.0
18.1
 3.3
1.8
 1.7
0.45
 11700 1130
  13
12.4
 1.10 0.9
0.30
 1.00
11.9
 20.2
19.2
 3.4
2.0
 1.7
0.52
 12700 1470
  14
13.4
 1.10 0.9
0.30
 1.00
12.9
 21.4
20.4
 3.5
2.1
 1.7
0.56
 13600 1580
  15
14.3
 1.10 1.1
0.35
 1.00
13.8
 22.6
21.5
 3.6
2.2
 1.7
0.62
 14600 1980
  16
15.2
 1.10 1.2
0.40
 1.00
14.7
 23.8
22.6
 3.7
2.2
 1.7
0.69
 15600 2410
  17
16.2
 1.10
1.2
0.40
 1.00
15.7
 25.0 23.8 3.8
2.3
 1.7
0.77
 16600 2560
  18
17.0
 1.30
1.5
0.50
 1.20
16.5
 26.2
24.8
 3.9
2.4
 2.0
0.99
 21000 3390

19
18.0
 1.30
1.5
0.50
 1.20
17.5
 27.2
25.8
 3.9
2.5
 2.0
1.10
 22200 3580
  20
19.0

+0.00

-0.13
1.30
1.5
0.50
 1.20
18.5

+0.13

-0.42

 28.4
27.0
 4.0
2.6
 2.0
1.18
 23400 3770

21
20.0
1.30
1.5
0.50
 1.20
19.5
 29.6
28.2
 4.1
2.7
 2.0
1.26
 24500 3960
  22
21.0
1.30
1.5
0.50
 1.20
20.5
 30.8
29.4
 4.2
2.8
 2.0
1.39
 25700 4150

23
22.0
1.30
1.5
0.50
 1.20
21.5
 32.0
30.6
 4.3
2.9
 2.0
1.54
 26900 4340
  24
22.9

+0.00

-0.21
1.30
1.7
0.55
 1.20
22.2

+0.21

-0.42

 33.2
31.7
 4.4
3.0
 2.0
1.52
 28000 4980
  25
23.9
1.30
1.7
0.55
 1.20
23.2
 34.2
32.7
 4.4
3.0
 2.0
1.70
 29200 5180
  26
24.9
1.30
1.7
0.55
 1.20
24.2
 35.5
33.9
 4.5
3.1
 2.0
1.75
 30400 5390
  27
25.6
 1.30
2.1
0.70
 1.20
24.9
 36.7
34.8
 4.6
3.1
 2.0
1.89
 31600 7130
  28
26.6
 1.60
2.1
0.70
 1.50
25.9
 37.9
36.0
 4.7
3.2
 2.0
2.47
 40900 7390
  29
27.6
 1.60
2.1
0.70
 1.50
26.9
 39.1
37.2
 4.8
3.4
 2.0
2.75
 42400 7650
  30
28.6
 1.60
2.1
0.70
 1.50
27.9
 40.5
38.6
 5.0
3.5
 2.0
2.93
 43800 7920
  32
30.3

+0.00

-0.25

 1.60
2.6
0.85
 1.50
29.6
 43.0
40.7
 5.2
3.6
 2.5
3.02
 46700 10300
  33
31.3
 1.60
2.6
0.85
 1.50
30.5

+0.25

-0.50

 44.0
41.7
 5.2
3;7
 2.5
3.30
 48200 10600
  34
32.3
 1.60
2.6
0.85
 1.50
31.5
 45.4
43.1
 5.4
3.8
 2.5
3.72
 49700 10900
  35
33.0
 1.60
3.0
1.00
 1.50
32.2
 46.8
44.2
 5.6
3.9
 2.5
3.78
 51100 13200
  36
34.0
 1.85
3.0
1.00
 1.75
33.2
 47.8
45.2
 5.6
4.0
 2.5
4.55
 51400 13600
  38 36.0 1.85 3.0 1.00 1.75 35.2 50.2 47.6 5.8 4.2 2.5 5.08 54800 14300
  40 37.5 1.85
3.8
1.25
 1.75
36.5

+0.39

-0.90

 52.6 49.5 6.6 5.0 2.5 5.54 55600 18800
  42
39.5
 1.85
3.8
1.25
 1.75 38.5 55.7 52.5 6.5 5.0 2.5 5.99 59500 19800
  45
42.5
 1.85
3.8
1.25
 1.75
41.5
 59.1
55.9
 6.7
5.0
 2.5
6.75
 63700 21200
  46
43.5
 1.85
3.8
1.25
 1.75
42.5
 60.1
56.9
 6.7 5.0 2.5 7.24 65100 21700
  47
44.5
 1.85
3.8
1.25
 1.75
43.5
 61.3
58.1
 6.8
5.0
 2.5
7.30
 66500 22100
  48
45.5
 1.85
3.8
1.25
 1.75
44.5
 62.5
59.3
 6.9
5.0
 2.5 7.51 67900 22600
  50
470
 2.15
4.5
1.50
 2.00

+0.00

-0.07
45.8
 64.5
60.8
 6.9
5.5
 2.5
9.88
 80300 28300
  52
49.0
 2.15
4.5
1.50
 2.00
47.8
 66.7
63.0
 7.0
5.5
 2.5
9.53
 84100 29400
  54
51.0

+0.00

-0.30

 2.15
4.5
1.50
 2.00
49.8

+0.46

-1.10

 69.0
65.2
 7.1
5.5
 2.5
10.30
 87400 30500
  55
52.0
 2.15
4.5
1.50
 2.00
50.8
 70.2
66.4
 7.2
5.5
 2.5
10.41
 89000 31100
  56
53.0
 2.15
4.5
1.50
 2.00
51.8
 71.6
67.6
 7.3
5.5
 2.5
10.50
 90600 31700
  58
55.0
 2.15
4.5
1.50
 2.00
53.8
 73.6
69.6
 7.3
5.6
 2.5
12.47
 93800 32800
  60
57.0
 2.15
4.5
1.50
 2.00
55.8
 75.6
71.8
 7.4
5.8
 2.5
13.69
 97100 33900
  62
59.0
 2.15
4.5
1.50
 2.00
57.8
 77.8
74.0
 7.5
6.0
 2.5
12.36
 100000 35100
  63
60.0
 2.15
4.5
1.50
 2.00
58.8
 79.0
75.2
 7.6
6.2
 2.5
13.10
 102000 35600
  65
62.0
 2.65
4.5
1.50
 2.50
60.8
 81.4
77.6
 7.8
6.3
 3.0 20.44 131000 36800

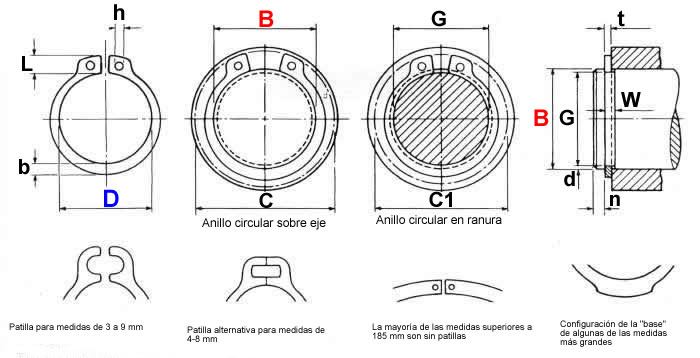

REFERENCIA
B
 = Eje
L
 = Profundidad de la pata

b
 = Alma del anillo
G
 = Ranura
h
 = Agujero
Tol
 = Tolerancia
F
 = Anillo
W
 = Ancho de la ranura
Wt
 = Peso Kg/1000
n
 = Margen de arista
min
 = Minimo
d
 = Profundidad de la ranura
~
 = Aproximadamente
t
 = Espesor
max
 = Máximo
D
 = Diámetro libre interior/exterior
Ref. No.
 = Número de referencia
C
 = •Anillo en el eje/en el agujero
Tc(N)
 = Carga Axial (Newtones) anillo
C1
 = Anillo en la ranura
Tg(N)
 = Carga Axial (Newtones) ranura





Página 2



CODIGO DE MEDIDA Eje Ranura (G) Anillo circular (F) Wt. Tc Tg
B G Tol. w Tol. n (mínimo) d t Tol. D Tol. C C1 L (máximo) b h (mínimo) (kg/k) (N) (N)

~ ~
  3 2.8 +0,00   0.50   0.3 0.10 0.40   2.7   7.0 6.6 1.9 0.8 1.0 0.02 1170 110
  4 3.8 -0,04 0.50   0.3 0.10 0.40   3.7 +0.04 8.6 8.2 2.2 0.9 1.0 0.03 1600 150
  5 4.8 +0.00 0.70   0.3 0.10 0.60 +0.00 4.7 -0.15 10.3 9.8 2.5 1.1 1.0 0.08 2900 190
  6 5.7 -0.048 0.80   0.5 0.15 0.70 -0.05 5.6   11.7 11.1 2.7 1.3 1.2 0.13 4100 340
  7 6.7   0.90   0.5 0.15 0.80   6.5   13.5 12.9 3.1 1.4 1.2 0.18 5500 400
  8 7.6 +0.00 0.90   0.6 0.20 0.80   7.4 +0.06 14.7 14.0 3.2 1.5 1.2 0.20 6200 600
  9 8.6 -0.06 1.10   0.6 0.20 1.00   8.4 -0.18 16.0 15.2 3.3 1.7 1.2 0.32 8800 680
  10 9.6   1.10   0.6  0.20 1.00   9.3   17.0 16.2 3.3 1.8 1.5 0.40 9700 750
  11 10.5   1.10   0.8 0.25 1.00   10.2   18.0 17.1 3.3 1.8 1.5 0.41 10700 1040
  12 11.5   1.10   0.8 0.25 1.00   11.0   19.0 18.1 3.3 1.8 1.7 0.45 11700 1130
  13 12.4   1.10   0.9 0.30 1.00   11.9 +0.10 20.2 19.2 3.4 I 2.0 1.7 0.52 12700 1470
  14 13.4   1.10   0.9 0.30 1.00   12.9 0-36 21.4 20.4 3.5 2.1 1.7 0.56 13600 1580
  15 14.3 +0.00 1.10   1.1 0.35 1.00   13.8   22.6 21.5 3.6 2.2 1.7 0.62 14600 1980
  16 15.2 -0.11 1.10   1.2 0.40 1.00   14.7   23.8 22.6 3.7 2.2 1.7 0.69 15600 2410
  17 16.2   1.10   1.2 0.40 1.00   15.7   25.0 23.8 3.8 2.3 1.7 0.77 16600 2560
  18 17.0   1.30   1.5 0.50 1.20   16.5   26.2 24.8 3.9 2.4 2.0 0.99 21000 3390
  19 18.0   1.30   1.5 0.50 1.20   17.5   27.2 25.8 3.9 2.5 2.0 1.10 22200 3580
  20 19.0   1.30   1.5 0.50 1.20   18.5   28.4 27.0 4.0 2.6 2.0 1.18 23400 3770
  21 20.0 +0.00 1.30   1.5 0.50 1.20   19.5 +0.13 29.6 28.2 4.1 2.7 2.0 1.26 24500 3960
  22 21.0 -0.13 1.30   1.5 0.50 1.20   20.5 -0.42 30.8 29.4 4.2 2.8 2.0 1.39 25700 4150
  23 22.0   1.30   1.5 0.50 1.20   21.5   32.0 30.6 4.3 2.9 2.0 1.54 26900 4340
  24 22.9   1.30   1.7 0.55 1.20 +0.00 22.2   33.2 31.7 4.4 3.0 2.0 1.52 28000 4980
  25 23.9   1.30   1.7 0.55 1.20 -0.06 23.2   34.2 32.7 4.4 3.0 2.0 1.70 29200 5180
  26 24.9 +0.00 1.30   1.7 0.55 1.20   24.2   35.5 33.9 4.5 3.1 2.0 1.75 30400 5390
  27 25.6 -0.21 1.30 +0.14 2.1 0.70 1.20   24.9 +0.21 36.7 34.8 4.6 3.1 2.0 1.89 31600 7130
  28 26.6   1.60 -0.00 2.1 0.70 1.50   25.9 -0.42 37.9 36.0 4.7 3.2 2.0 2.47 40900 7390
  29 27.6   1.60   2.1 0.70 1.50   26.9   39.1 37.2 4.8 3.4 2.0 2.75 42400 7650
  30 28.6   1.60   2.1 0.70 1.50   27.9   40.5 38.6 5.0 3.5 2.0 2.93 43800 7920
  32 30.3   1.60   2.6 0.85 1.50   29.6   43.0 40.7 5.2 3.6 2.5 3.02 46700 10300
  33 31.3   1.60   2.6 0.85 1.50   30.5   44.0 41.7 5.2 3;7 2.5 3.30 48200 10600
  34 32.3   1.60   2.6 0.85 1.50   31.5 +0.25 45.4 43.1 5.4 3.8 2.5 3.72 49700 10900
  35 33.0   1.60   3.0 1.00 1.50   32.2 -0.50 46.8 44.2 5.6 3.9 2.5 3.78 51100 13200
  36 34.0   1.85   3.0 1.00 1.75   33.2   47.8 45.2 5.6 4.0 2.5 4.55 51400 13600
  38 36.0   1.85   3.0 1.00 1.75   35.2   50.2 47.6 5.8 4.2 2.5 5.08 54800 14300
  40 37.5 +0.00 1.85   3.8 1.25 1.75   36.5   52.6 49.5 6.6 5.0 2.5 5.54 55600 18800
  42 39.5 -0.25 1.85   3.8 1.25 1.75   38.5   55.7 52.5 6.5 5.0 2.5 5.99 59500 19800
  45 42.5   1.85   3.8 1.25 1.75   41.5   59.1 55.9 6.7 5.0 2.5 6.75 63700 21200
  46 43.5   1.85   3.8 1.25 1.75   42.5 +0.39 60.1 56.9 6.7 5.0 2.5 7.24 65100 21700
  47 44.5   1.85   3.8 1.25 1.75   43.5 -0.90 61.3 58.1 6.8 5.0 2.5 7.30 66500 22100
  48 45.5   1.85   3.8 1.25 1.75   44.5   62.5 59.3 6.9 5.0 2.5 7.51 67900 22600
  50 470   2.15   4.5 1.50 2.00   45.8   64.5 60.8 6.9 5.5 2.5 9.88 80300 28300
  52 49.0   2.15   4.5 1.50 2.00   47.8   66.7 63.0 7.0 5.5 2.5 9.53 84100 29400
  54 51.0   2.15   4.5 1.50 2.00   49.8   69.0 65.2 7.1 5.5 2.5 10.30 87400 30500
  55 52.0   2.15   4.5 1.50 2.00   50.8   70.2 66.4 7.2 5.5 2.5 10.41 89000 31100
  56 53.0 +0.00 2.15   4.5 1.50 2.00 +0.00 51.8 +0.46 71.6 67.6 7.3 5.5 2.5 10.50 90600 31700
  58 55.0 -0.30 2.15   4.5 1.50 2.00 -0.07 53.8 -1.10 73.6 69.6 7.3 5.6 2.5 12.47 93800 32800
  60 57.0   2.15   4.5 1.50 2.00   55.8   75.6 71.8 7.4 5.8 2.5 13.69 97100 33900
  62 59.0   2.15   4.5 1.50 2.00   57.8   77.8 74.0 7.5 6.0 2.5 12.36 100000 35100
  63 60.0   2.15   4.5 1.50 2.00   58.8   79.0 75.2 7.6 6.2 2.5 13.10 102000 35600
  65 62.0   2.65   4.5 1.50 2.50   60.8   81.4 77.6 7.8 6.3 3.0 20.44 131000 36800
